des Rocket stove pour réduire la consommation de bois.

Voici une initiative en faveur de développement durable.

Formation d'artisans: fabrication foyers 2nd génération
Formation sur Bamako du 5 au 9 déc 2011

Lieu: Chambre des métiers Commune IV ( Handallaye )
Je vous invite a découvrir ces habiles artisans.
- Le contexte du projet

Au Mali, le bois reste la principale source d’énergie pour la cuisson des aliments. L’approvisionnement anarchique en bois entraîne un processus favorisant l’épuisement des ressources naturelles et par voie de conséquence la dégradation des conditions de vie des populations. Les coupes abusives sont une des principales causes du déboisement.
Il importe donc de développer les solutions permettant de diminuer la consommation de « bois-énergie » de façon à réduire les impacts négatifs sur la préservation du couvert végétal, source d’équilibre, de préservation de l’environnement et de la biodiversité et de meilleures conditions de vie des populations.
Le développement de foyers améliorés, appelés également cuiseurs à bois, présente l’intérêt de ne pas modifier les techniques culinaires (manière de cuisiner, temps de cuisson, goût des aliments) tout en utilisant moins de bois. Cette technique permet par ailleurs de développer l’artisanat et de développer ainsi l’activité économique locale.

- Les objectifs du projet

Le projet a pour objectif de fabriquer et distribuer des cuiseurs à bois(rocket stove) afin de réduire la consommation de bois-énergie et d’améliorer les conditions de vie des populations locales.
Les destinataires du projet sont les femmes qui prennent en charge les tâches culinaires, et, à un autre niveau, les artisans qui vont fabriquer les cuiseurs et les personnes chargées de leur distribution.
Les impacts attendus du projet sont les suivants :

• Réduction de la consommation de bois
• Réduction de la coupe anarchique et la déforestation
• Amélioration des conditions de travail des femmes
• Développement économique à travers les activités de fabrication et de distribution

Contact: http://www.solafrika.com/

© Photo : Nicolas Réméné

http://www.nicolasremene.com/

Rocket Stove, chambre de transfert(1ère partie)

Après avoir longuement lu et relu le livre"Rocket stoves - Feux de bois et poêles de masse.

J'ai voulu vérifier par moi même.
Avec une boite de lait materniser, une boite de conserve 1/4 et une bombe vide.

 J'ai fabriqué un rocket stove de randonnée.
-La boite est percé dans le fond pour laissé la cendre tombé.
-Un trou est pratiqué sur le coté au diamètre de la bombe.
-La bombe est coupé au deux extrémités.
-la grande boite est percé aussi d'un trou au diamètre de la bombe.

Il y a une amélioration possible:
Mettre entre les deux parois du foyer un isolant non inflammable:cendre, gravier...

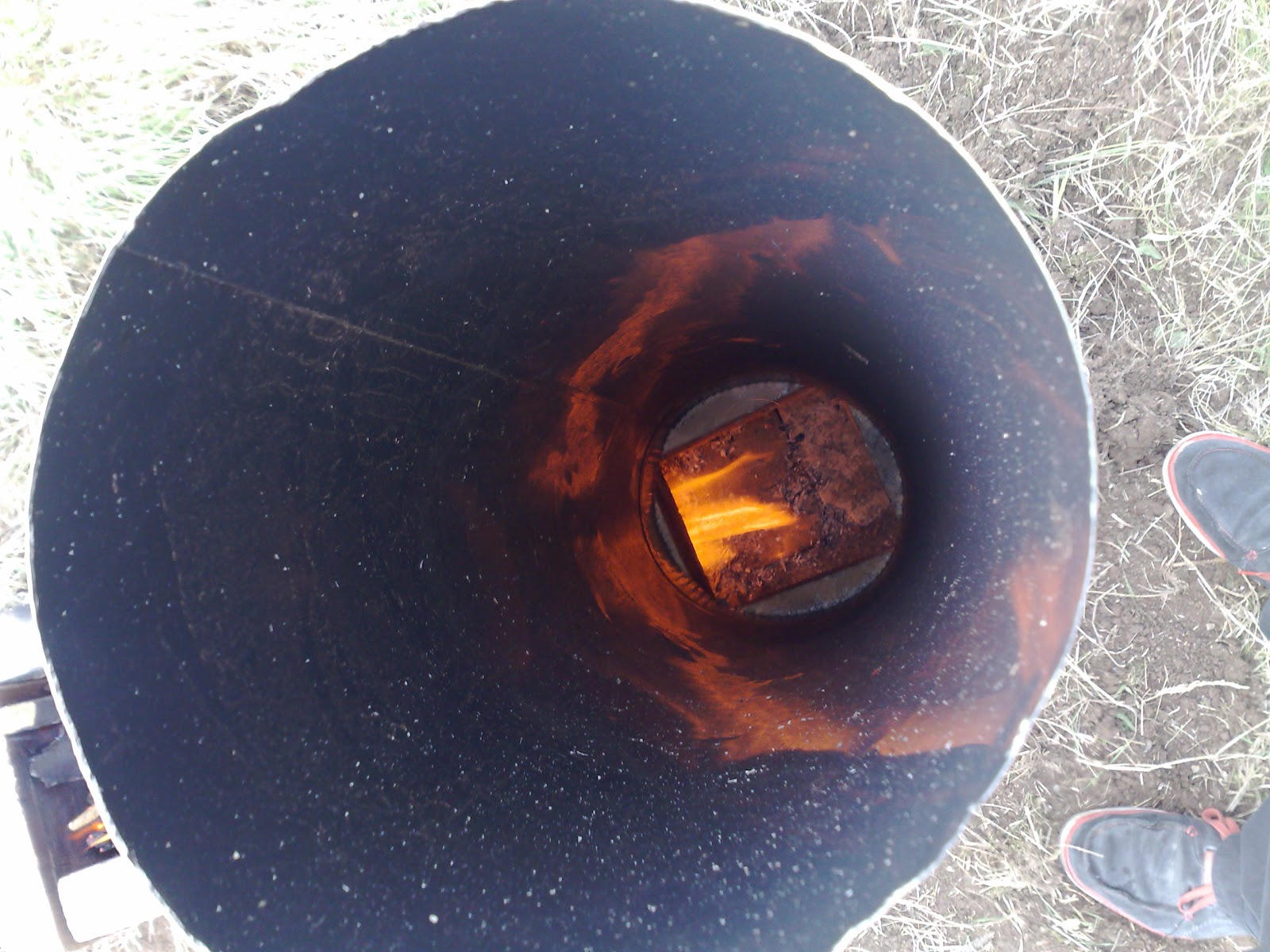

Vue de dessus
Il reste à installer un support pour le récipient  pour cuisiner.

N oublier d'approvisionner souvent le poêle.
Je  n'es pas pensé à faire des photos en fonctionnement!
Il chauffe fort avec peu de combustible.

Alors je suis passé à la deuxième étape.
Testé grandeur réel.

Sur cette maquette, le tunnel est trop long. J'ai bouché sommairement les fuites avec de la terre humide.

Peu de fumée

Et pourtant!
Vous voyez la flamme circule à horizontale dans le tunnel.






 C'est décidé, nous allons construire un Rocket Stove dans notre maison avec l'aide Econ.home(1), un jeune artisant.
(1)econ.home@yahoo.fr

Rocket Stove, chambre de transfert(7ème partie)

Construction de la chambre de transfert des gaz chaud de la cheminée vers le banc.

 A gauche:
Le bout de gaine inox que l'on voit, c'est l'entré du banc.
Au bout des 2 mètres de conduit, 2 Té font le changement de direction.
Nous avons mis 2 bouchons de visite pour nettoyer le conduit.
Une Ardoise de 2 cm d'épaisseur va couvrir cette zone.
Elle permettra de garder notre café, thé chaud.

Première essai.
L'ardoise est bien chaude, preuve de la bonne circulation des gaz.
Septième partie: Montage de la cheminée externe.

Rocket stove, Montage de la cheminée interne(6ème partie)

La parois noir est faite avec le corps d'un chauffe-eau électrique réformé
J'ai juste coupé les extrémités pour ne garder que le tube.

Une découpe est faite à la base aux dimensions d'une brique.
Entre la cheminée interne et la parois extérieur nous avons mis de la vermiculite, un sac entier.

Puis nous avons fermé avec de la bauge la plus sèche possible pour éviter le retrait et les fissures
L'isolation du foyer est renforcé par du Béton cellulaire.
La gaine rouge est là pour envoyer de l'air frais de l'extérieur dans le foyer.
Elle est isolé du foyer par du béton cellulaire.
Si non, l'air de la pièce est aspiré par le poêle, ce qui contribuerait  a faire rentrer l'air froid de l'extérieur.

sixième partie: La chambre de transfert

Rocket Stove, construction de la masse de stockage(5ème partie)

Le collage des pierres dans le banc se fait à la Bauge(1).


Nous avons fait le mélange dans un 1/2 fût de 200L en PEHD.
Nous avons fait les bouchons de visite avec des vases expansion de chauffage centrale réformé couper en deux, puis soudé une poignée et bouché le trou de la valve.
Nous avons entre 2 et 3 tonnes de pierre et bauge.

(1)La bauge est fait de terre argileuse du jardin et de sable.
    Le pourcentage de sable est fonction du taux d'argile.
    Dans notre cas, 30%.

Cinquième partie:Montage de la cheminée interne

Rocket stove, pose du conduit de fumée(4ème partie)

Nous avons choisi une gaine inox de 200mm.

Désolé pour la qualité de la prise de vue. Beaucoup de poussière en suspension.
Le but des neuf mètres de conduits est de faire circuler au maximum les fumées pour que la masse capture les calories.
Les briques sont là pour immobiliser les tubes le temps de la pose des premières pierres.
Nous isolons le mur avec du Béton cellulaire pour la chaleur produite ne se disperse pas.

Quatrième partie: construction de la masse de stockage

Installation du rocket stove(3ème partie)

Nous avons vu pourquoi un Rocket Stove
Nous avons couvert le sol de 10 cm de Béton cellulaire sous toute la surface du poêle.
Nous voulons chauffer le banc et le volume mais pas le sol.

Sous le foyer, nous avons mi des briques de béton cellulaire de 25cm d'épaisseur.
Ainsi le foyer sera très haute.
Pas besoin de ce baisser pour alimenté le foyer.

Le dessus a été découpé.
J'ai pratiqué une découpe au dimension d'une brique(Hauteur, Largeur), pour l'encastrer.

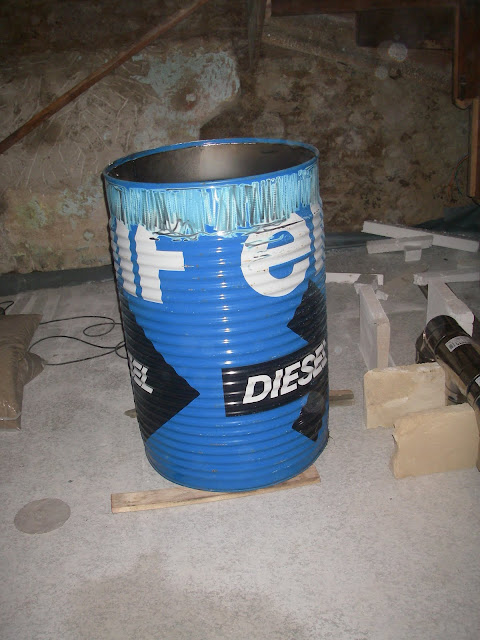

Début du décapage du fût de 200L.



Troisième partie: Rocket Stove, pose du conduit de fumée

Poele de masse, à inertie(2ére partie)

Chauffé sa maison est un poste de dépense incontournable au même titre que l'électricité.

De nos jours, les coûts  de chauffages monte, monte...

c'est dernières années, GDF nous a vendu du chauffage gaz par tout les moyens, en nous faisant comprendre le gaz était l'énergie la moins chère du marché...
Oui, mais c'était hier...

Aujourd'hui, ce n'est plus le cas, avec une progression constante des prix.

EDF n'est pas en reste avec ses pompes à chaleur à électricité nucléaire...

Alors ils reviennent à la charge en nous ventant du matériel toujours plus performant mais de plus en plus chère malgré les subventions de l'état.

Alors pourquoi ne pas changer d'énergie?

C'est ce que nous avons fait dans notre maison de 1930, toute en pierre.
Les anciens propriétaires avaient installé une chaudière fioul avec une isolation égal à zéro.
Les murs de 50cm nous assure une inertie correcte pour l'été mais l'hiver!

Priorité numéro un:
Améliorer l'isolation!

Nous avons fait l'isolation de la toiture en ouate de cellulose.
Nous avons mis en place 30cm derrière un pare-vapeur de chez Isover, fixé sur une ossature bois.
Les besoin en chauffage sont devenu plus modeste mais toujours indispensable.

Priorité numéro deux:

Cette hiver, nous avons chauffé à l'aide d'un petit Gaudin au bois de 4Kw.
Il était trop juste, nous avons complété par un gril pain de 1000w(pardon un radiateur électrique).

Pour l'hiver prochain, nous nous sommes mis à la recherche un moyen de chauffage en rapport avec nos convictions écologiques mais sans perdre de vue le coté économique, ni le confort.
Un bon poêle c'est 10 000€ minimum, le tubage de la cheminée en plus.

A force de fouiller le web, nous sommes tombé sur des photos et des vidéos d'un poêle très écolonomique...

Le Rocket stove

C'est un poêle à inertie, aussi appelé poêle de masse.

Le poêle à inertie:

Il est courant de le trouver dans la pièce principale de la maison dans les pays scandinaves.
Ils sont construit en pierre Ollaire, appelé Stéatite ou pierre à savon suivant les différentes régions de globe.

On les trouve aussi en Alsace et de l'autre coté de la frontière, en Allemagne sous le nom de Kacheofen. Ils sont généralement recouvert de faïence(carrelage en terre cuite).

Le Rocket Stove est récent et a été inventé, mis au point par un américain.

Nous nous sommes beaucoup documenté sur le sujet avant de nous lancer.
Nous avons réuni les différents composants un à un.
Le plus facile a trouver, c'était ce qui constitue la masse pour l'inertie...
Tout le monde en a dans sont jardin. C'est la terre argileuse.


Deuxième partie: Installation du Rocket Stove
